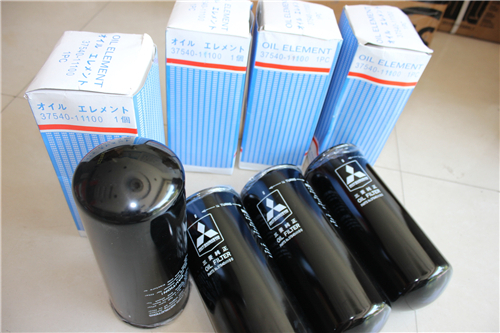

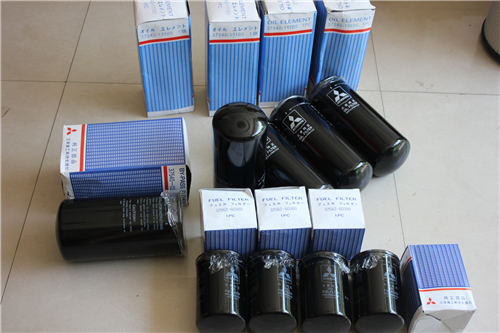

三菱S6R2-PTA柴油發動機保養件清單

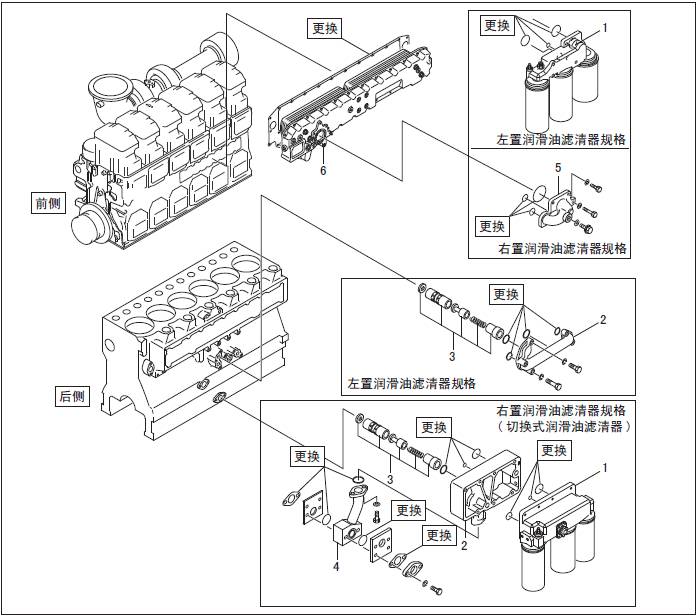

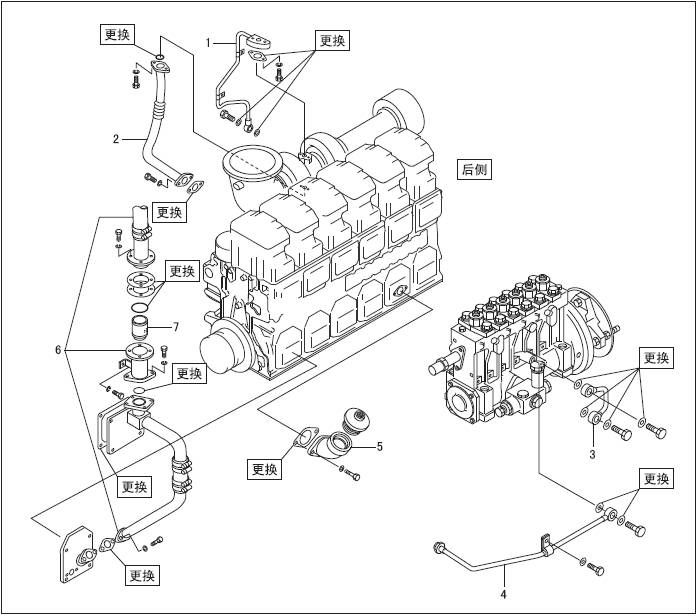

三菱S6R發動機潤滑油系統的拆卸，檢測(1)

拆卸順序

1 潤滑油管

2 潤滑油管

3 潤滑油管

4 潤滑油管

5 注油口

6 呼吸器

7 呼吸器芯

1.2 潤滑油系統的拆卸，檢測(2)

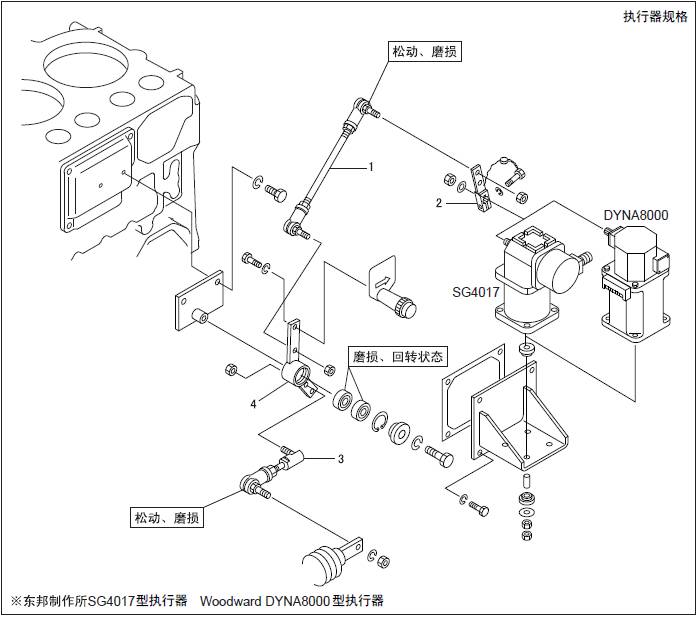

三菱S6R發動機燃油控制連桿的拆卸，檢測

拆卸順序

1三菱S6R發動機連桿

2 調速器柄

3 連桿

4 停止柄

5 桿

三菱S6R發動機燃油控制連桿的拆卸，檢測

拆卸順序

1 連桿

2 調速器柄

3 連桿

4 停止柄

三菱S6R發動機燃油控制連桿的拆卸，檢測

拆卸順序

1 連桿

2 調速器柄

3 連桿

4 停止柄

5 桿

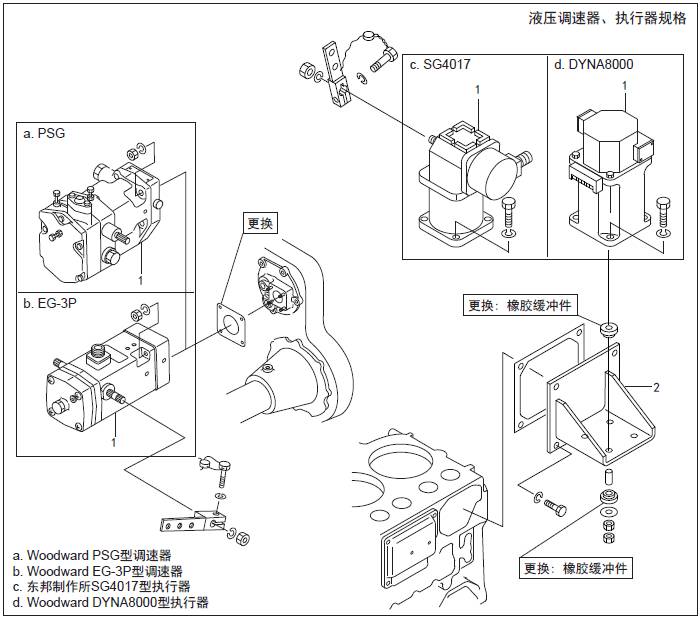

1.5 調速器、執行器的拆卸，檢修

三菱S6R發動機調速器、執行器 的拆卸，檢修

拆卸順序

1 調速器、執行

2 座

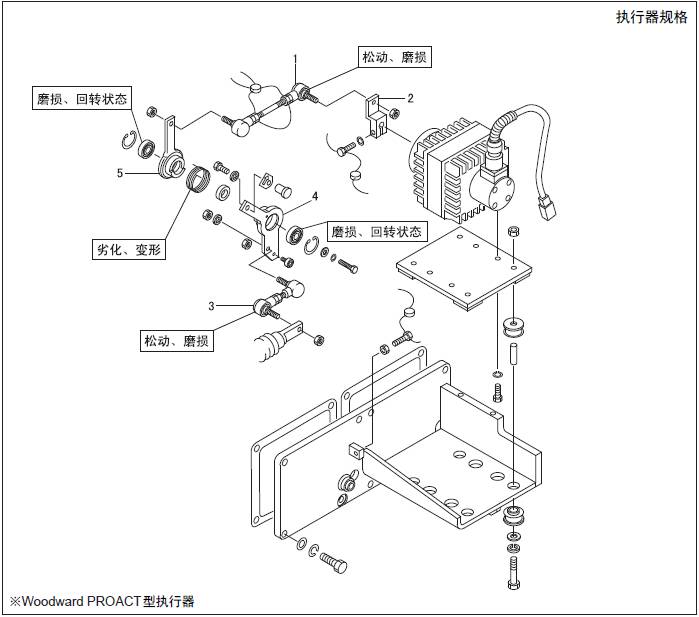

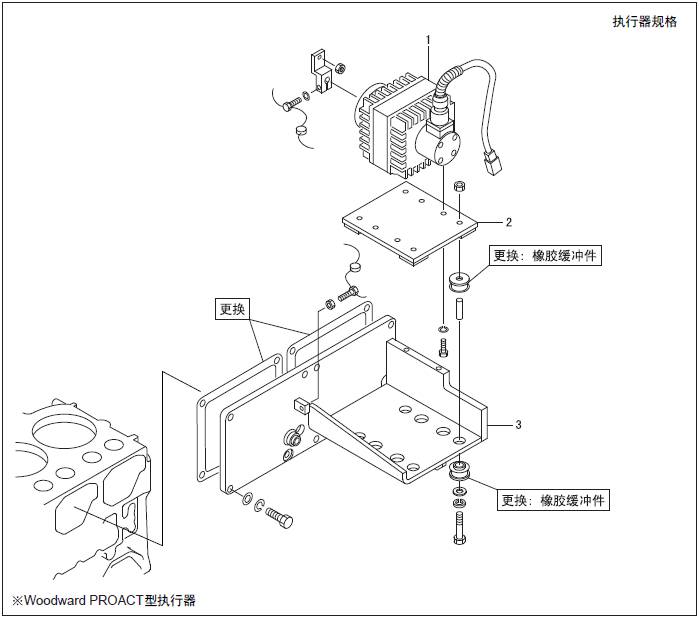

三菱S6R發動機執行器 的拆卸，檢修

拆卸順序

1 三菱S6R發動機執行器

2 板

3三菱S6R發動機執行器座架

1.6 三菱S6R發動機燃油噴油泵的拆卸，檢測
