三菱S6R柴油發動機潤滑油系統的拆卸，檢測(2)

三菱S6R柴油發動機潤滑油系統的拆卸，檢測(2)

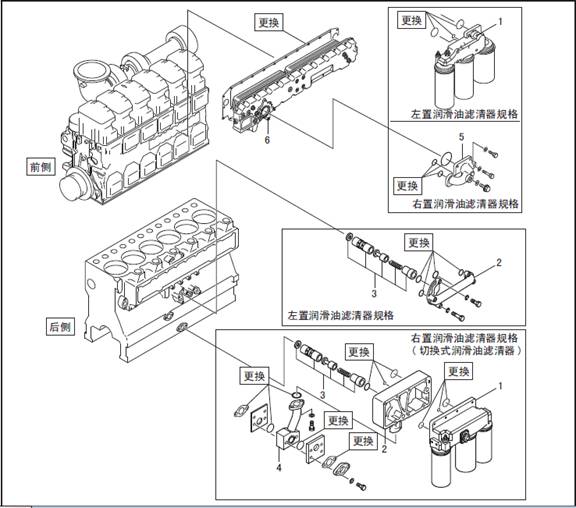

拆卸順序

1 潤滑油濾清器

2 釋放閥管( 左置潤滑油濾清器規格)潤滑油濾清器連接頭( 右置潤滑油濾清器規格)

3 釋放閥

4 緊急潤滑油管( 右置潤滑油濾清器規格)

5 潤滑油冷卻器蓋( 左置潤滑油濾清器規格)

6 潤滑油冷卻器( 約19 kg)

1.3 三菱S6R柴油發動機潤滑油系統的拆卸，檢測(3)

三菱S6R柴油發動機潤滑油系統的拆卸，檢測(3)

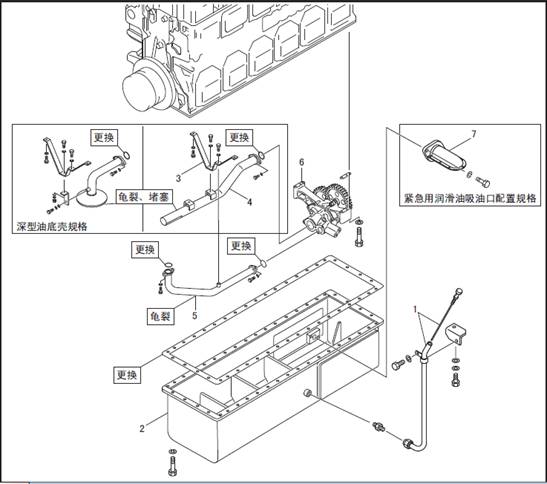

拆卸順序

1 油尺

2 油底殼（標準∶ 約55 kg)（深型: 約110 kg)

3 潤滑油泵支承瓦

4 潤滑油吸油口

5 潤滑油管

6 潤滑油泵

7 潤滑油吸油口( 緊急用潤滑油吸油口規格)

1.4 三菱S6R柴油發動機調速器潤滑油濾清器的拆卸，檢修

三菱S6R柴油發動機調速器潤滑油濾清器的拆卸，檢修

拆卸順序

1 潤滑油管

2 潤滑油管

3 潤滑油管

4 潤滑油管

5 三菱S6R柴油發動機調速器潤滑油濾清器
