三菱S12柴油發動機空氣起動系統

1. 拆卸三菱S12柴油發動機空氣起動系統.......................................................12-3

1.1 拆卸電磁閥......................................................................12-3

1.2 空氣管、起動閥、分配閥的拆卸....................................................12-4

1.3 拆卸空氣起動馬達. ...............................................................12-5

2. 空氣起動器系統的解體、檢修，組裝 .......................................12-6

2.1 電磁閥的解體、檢修..............................................................12-6

2.2 安裝電磁閥......................................................................12-7

2.3 起動馬達 的解體，檢測............................................................12-8

2.4 檢測起動閥......................................................................12-9

2.5 起動閥的組裝...................................................................12-10

2.6 分配閥的解體，檢測.............................................................12-11

2.7 分配閥的檢測...................................................................12-12

2.8 起動閥的組裝...................................................................12-13

3. 安裝三菱S12柴油發動機空氣起動系統......................................................12-13

1. 拆卸三菱S12柴油發動機空氣起動系統

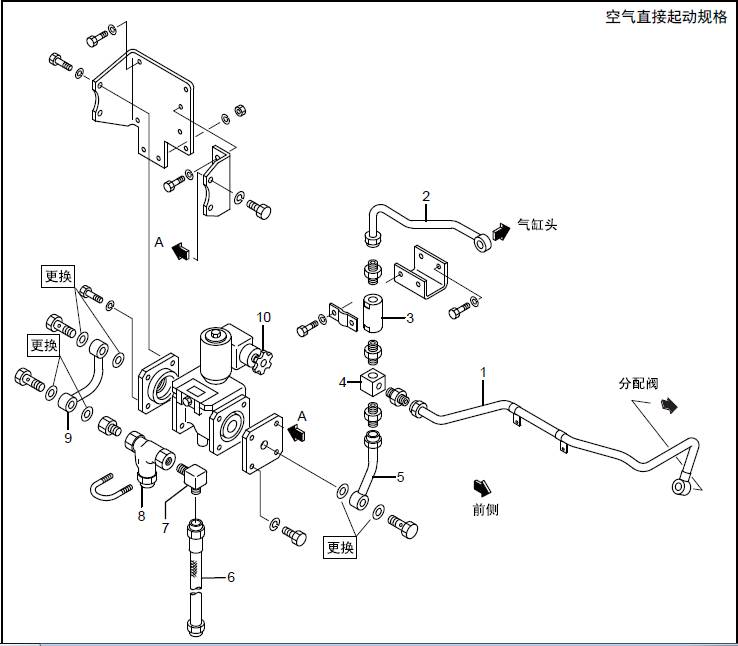

1.1 拆卸電磁閥

拆卸電磁閥

拆卸順序

1 空氣管

2 空氣管

3 止回閥

4 管接頭

5 空氣管

6 饒性管

7 彎頭

8 起動空氣濾器

9 空氣管

10 電磁閥

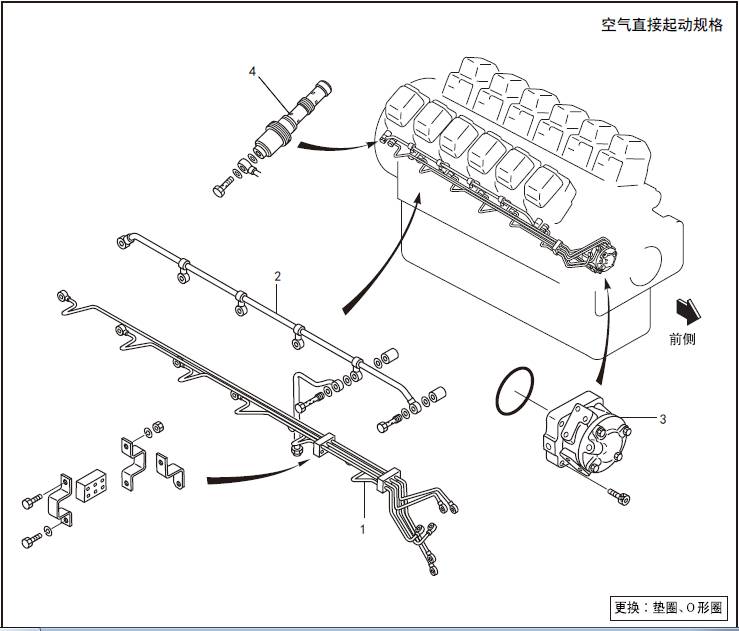

1.2 空氣管、起動閥、分配閥的拆卸

空氣管、起動閥、分配閥的拆卸

拆卸順序

1 No.1 ～ 6 控制空氣管

2 主空氣管

3 分配閥

4 起動閥

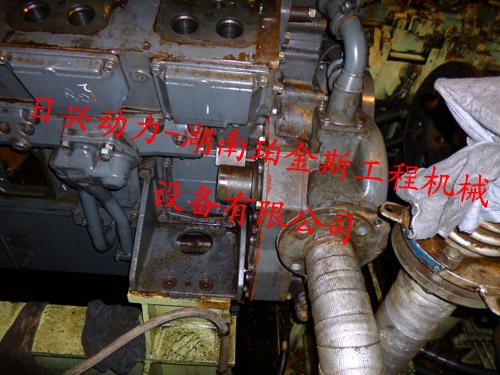

1.3 拆卸空氣起動馬達

拆卸空氣起動馬達

拆卸順序

1 管夾

2 自動消音器

3 彎頭

4 管夾

5 空氣起動馬達 ( 約60 kg)

2. 空氣起動器系統的解體、檢修，組裝

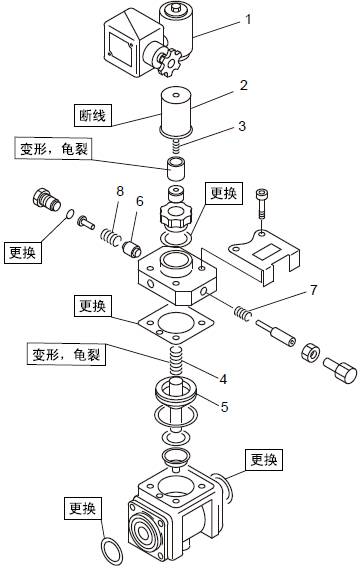

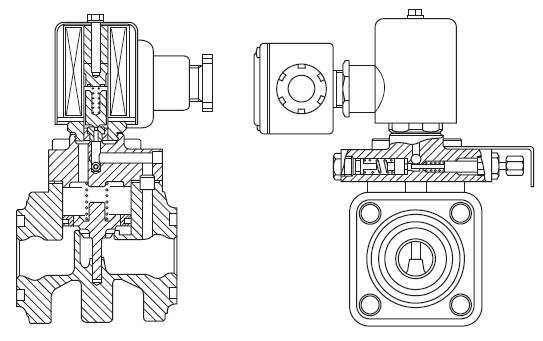

2.1 電磁閥的解體、檢修

空氣直接起動、空氣起動器規格

電磁閥的解體、檢修

拆卸順序

1 電磁閥

2 繞組

3 柱塞彈簧

4 三菱S12柴油發動機活塞彈簧

5 三菱S12柴油發動機活塞總成

6 閥

7 回程彈簧

8 閥彈簧

2.2 安裝電磁閥

空氣直接起動、空氣起動器規格

安裝電磁閥
