康明斯ISF3.8 CM2220 AN 和 ISF3.8 CM2220 IAN 系列發動機維修手冊

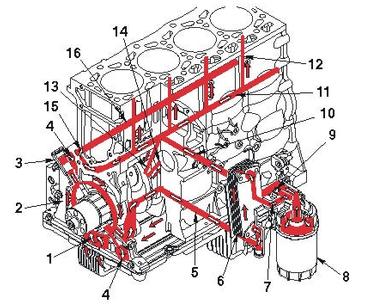

康明斯ISF3.8 CM2220 AN 和 IAN 發動機潤滑系統流程圖

1.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油泵進口（機油來自油底殼）

2.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油泵

3.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油壓力調節器

4.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機至油底殼的回油

5.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流至機油濾清器

6.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油冷卻器

7.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油從冷卻器流至濾清器

8.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油濾清器

9.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油濾清器旁通閥

10.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機流向主油道

11.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機主油道

12.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流至頂置機構

13.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機至主軸承的機油供應

14.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機至凸輪軸的機油供應

15.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流至活塞冷卻油道

16.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機活塞冷卻油道。

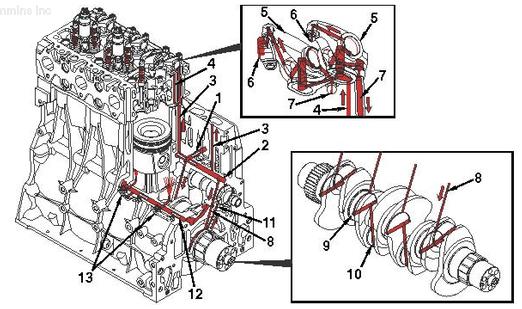

1.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流從機油冷卻器流出

2.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機主油道

3.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流至頂置機構

4.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流至搖臂

5.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機搖臂

6.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機至油底殼的回油

7.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流經推管

8.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流至曲軸主軸頸

9.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機曲軸主軸頸

10.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機曲軸連桿軸頸

11.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機機油流至凸輪軸

12.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機活塞冷卻油道

13.     康明斯ISF3.8 CM2220 AN 和 IAN 發動機活塞冷卻噴嘴。

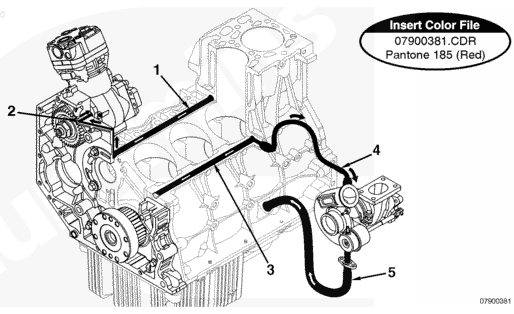

1.       康明斯ISF3.8 CM2220 AN 和 IAN 發動機單渦輪增壓器機油潤滑

2.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機主油道

3.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機空氣壓縮機機油供應

4.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機活塞冷卻油道

5.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機渦輪增壓器機油供應

6.         康明斯ISF3.8 CM2220 AN 和 IAN 發動機渦輪增壓器機油回油。

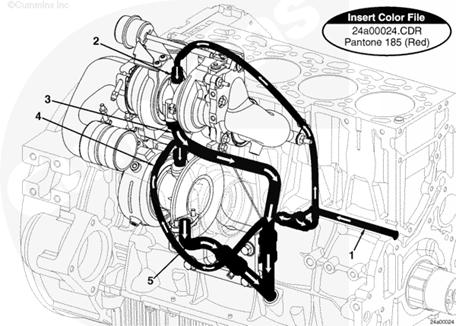

1.       康明斯ISF3.8 CM2220發動機雙渦輪增壓器機油潤滑

2.         康明斯ISF3.8 CM2220發動機主油道

3.         康明斯ISF3.8 CM2220發動機至高壓渦輪增壓器的機油供應

4.         康明斯ISF3.8 CM2220發動機來自高壓渦輪增壓器的回油

5.         康明斯ISF3.8 CM2220發動機至低壓渦輪增壓器的機油供應

6.         康明斯ISF3.8 CM2220發動機來自低壓渦輪增壓器的回油
