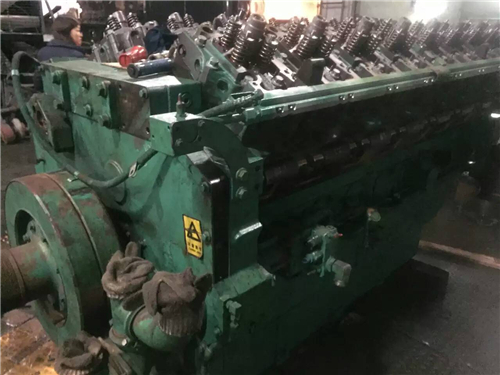

康明斯KTA19維修檢測數據報告單

K19 檢 測 單

客戶                   工作號                    發動機號

型號                   技  師                    日    期

一、缸體：



   1、鑄造體：1).缺陷：有、無             2).裂紋：有、無

              3).穴蝕：有、無             4).變形：有、無

              5).可用、不可用









    2、缸套上止口直徑標準：7.408”～7.410”

     結論：可用、不可用





	1	2	3	4	5	6
A
B



   3、止推臺肩直徑標準：7.090”～7.092”

     結論：可用、不可用



	1	2	3	4	5	6
A
B

   4、密封圈安裝孔直徑標準：6.982”～6.984”

      結論：可用、不可用



	1	2	3	4	5	6
A
B



   5、止推臺肩深度（帶缸套墊圈，加墊圈厚度）

      不帶缸套墊圈標準：0.521”～0.523”

      結論：



	1	2	3	4	5	6
A
B
C
D

   6、主軸孔同心度，塞尺間隙：0.003”或（0.08mm)

      結論：可用、不可用

   7、主軸孔直徑標準：5.8450”～5.8465”

      結論：可用、不可用



	1	2	3	4	5	6	7
A
B
C

二、曲軸：



   1、主軸頸直徑標準：5.4975”～5.5000”

      結論：可用、不可用



	1	2	3	4	5	6
A
B



   2、連桿軸頸直徑標準：3.9970”～4.0000”

      結論：可用、不可用





	1	2	3	4	5	6
A
B





   3、前油封處直徑標準：4.373”～4.375”實際：

      結論：可用、不可用

   4、后油封處直徑標準：5.998”～6.000”實際：

      結論：可用、不可用

   5、周心度標準：0.004”實際：

      結論：可用、不可用

   6、外觀檢查：有無磨損、高溫、裂紋等 。

      結論：

三、連桿；



   1、彎曲度標準：小于0.004”

      結論：

1	2	3	4	5	6



   2、扭曲度標準：小于0.010”

      結論：

   3、大頭軸承孔內徑標準：4.2518”～4.2522”

      結論：

	1	2	3	4	5	6
A
B
C



   4、活塞銷襯套內徑標準：2.4010”～2.4025”

      結論：



	1	2	3	4	5	6
A
B



   5、連桿羅栓長度標準：4.610”～4.640”

   6、連桿羅栓直徑標準：0.601”～0.605”

   7、連桿羅栓導向部直徑標準：0.683”～0.687”

四、凸輪軸外觀檢查：





     結論：

五、缸套：

   1、缸套內徑標準：6.2495”～6.2510”

		1	2	3	4	5	6
1	A
	B
2	A
	B
3	A
	B



   2、缸套凸出量標準：0.003”～0.006”



	1	2	3	4	5	6
A
B
C
D

六、曲軸軸向間隙標準：0.004”～0.016” 實際：

七、凸輪軸軸向間隙標準：0.006”～0.013” 實際：

八、前齒輪室所有齒輪齒隙標準：0.003”～0.012” 實際：

九、惰輪軸向間隙標準：0.004”～0.014” 實際：

K19安裝數據及羅栓扭矩單

編號	名   稱	扭    矩 單位（FT－LB）	備 注
1	缸套壓緊	50
2	主軸承蓋羅栓	①200  ②450  ③回松  ④200  ⑤450  ⑥檢查
3	連桿羅栓	①75   ②150  ③215   ④回松  ⑤75   ⑥150  ⑦215   ⑧檢查
4	飛輪殼羅栓	①75   ②150
5	齒輪室羅栓	35
6	惰輪固定羅栓	180
7	凸輪軸止推片羅栓	35
8	機油泵羅栓	35
9	缸蓋羅栓	①50   ②150  ③250   ④360
10	隨動件羅栓	30
11	隨動件蓋板羅栓	20
12	附件驅動羅栓	35
13	齒輪室蓋羅栓	35
14	油底殼連接體羅栓	①3/8--35  ②7/16--50     ③9/16--110
15	機油管羅栓	45
16	機油管支架羅栓	25
17	油底殼羅栓	35
18	前支架羅栓	145
19	減震器固定羅栓	①170  ②330
20	搖臂室羅栓	65
21	STC跨接管羅栓	20
22	丁字壓板調整羅栓	30
23	搖臂軸羅栓	65
24	搖臂調整羅栓	45
25	氣門室罩羅栓	35
編號	名   稱	扭     矩 單位（FT－LB）	備 注
26	中冷器固定羅栓	①20   ②35
27	空壓機連接羅栓	45
28	空壓機支架羅栓	35
29	燃油管固定及卡箍羅栓	35
30	燃油泵羅栓	35
31	燃油濾架羅栓	①5/8—70  ②3/8—35
32	機油濾架羅栓	35
33	節溫器架羅栓	35
34	側蓋板羅栓	35
35	發電機支架羅栓	35
36	油冷心及架固定羅栓	35
37	水泵羅栓	35
38	水泵支架羅栓	150
39	排氣管羅栓	45
40	增壓器固定羅母	25
41	回油管羅栓	35
42	空氣跨接管羅栓	30
43	水管固定羅栓	35
44	飛輪固定羅栓	①110  ②210

1、主軸瓦厚度：0.1690”～0.1713”

   止推墊片厚度：0.1515”～0.1535”

2、連桿瓦厚度：0.123”～0.125”

3、連桿側隙：不小于0.008”

4、后油封羅栓：95IN－LB

5、噴油器羅栓：145IN－LB

6、燃油管機油管固定羅栓：120IN－LB

7、冷卻噴嘴固定羅栓：110IN－LB
