VOLVO建機柴油機活塞安裝步驟與檢查方法教程沃爾沃

活塞，安裝工具9996966 壓緊工具9998531 活塞環壓縮器
1   旋轉曲軸，使待安裝的活塞的大端軸頸最終處于盡量低的位置。在要安裝活塞的位置拆下缸套的兩個壓緊工具。P0010140P0006967A 缸蓋螺栓B9998511 桿C 套筒D9992955 板21-0

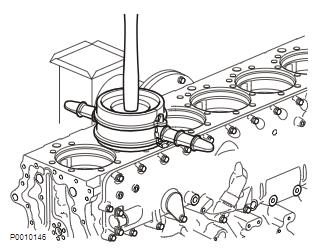

2   用活塞環夾子和連桿將活塞提升就位（大端軸承已潤滑）。確?；钊蛘_的方向（這樣，連桿便處于曲軸上的正確位置）。用錘柄向下敲擊活塞。當活塞處于活塞環夾子下方時，拆下活塞環夾子。重新安裝缸套用壓緊工具。向下按壓活塞，使連桿接觸曲軸。安裝大端軸承蓋，將其與曲軸恰好對準（大端軸承已潤滑）。安裝螺栓。扭矩緊固螺栓，檢查并確認曲軸可以轉動。

3   以相同的方式安裝余下的活塞。

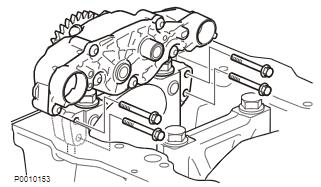

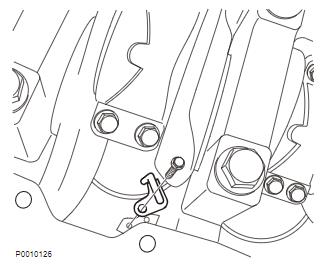

4   清潔活塞冷卻噴嘴，檢查并確認這些噴嘴未損壞。使用新螺栓安裝噴嘴。檢查并確認噴嘴直接對準活塞油冷卻孔。潤滑油泵，安裝1   安裝油泵、加固板、管道和吸入口濾網；參見潤滑油泵。
潤滑油泵，安裝1   安裝油泵、加固板、管道和吸入口濾網；參見潤滑油泵，更換 225 頁。
