道依茨BF6M1013發動機基本結構及裝配要領

道依茨BF6M1013柴油發動機缸體

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

經過最優化設計而制造的。低壓燃油室是鑄在缸體上或由安裝在缸體上的供油管提供的。

優點：使整機布置更加合理，避免了泄漏，并可以預先為燃油加熱。缸體設計時充分考慮到維修和保養方便，除起動機和增壓器外全部外附件均布置在發動機同側。

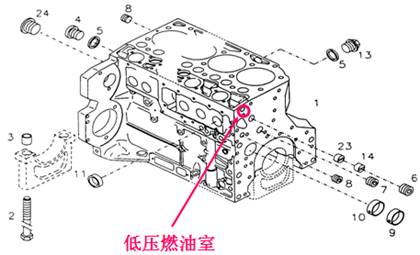

1.缸體，2.主軸承螺栓，3.定位銷， 4.螺塞，5.密封墊，6.螺塞，7.螺塞，8.螺塞，9.襯套，10.襯套，11.水套塞，13.螺塞，14.導向襯，23.導向襯，24.螺塞，

拆卸時用M8絲錐攻絲，擰入拉拔器取出調壓閥

活塞冷卻噴嘴安裝時盡可能深地壓入機油冷卻噴嘴

道依茨BF6M1013調壓閥最小壓入力900N

主軸承螺栓擰緊力矩：初始鎖緊力矩：50Nm，第一次擰緊轉角：60º ，第一次擰緊轉角：60º

主軸承蓋裝反時，A處與B處干涉，無法裝配，安裝主軸承蓋要注意編號。

正常情況下，主軸承螺栓最多可以使用3次。

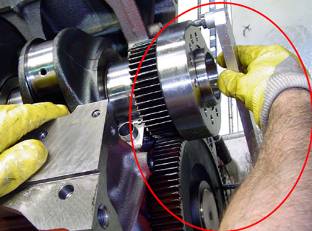

道依茨BF6M1013曲軸，瓦片主軸承蓋裝配完成后，檢查回轉力矩及軸向間隙

道依茨BF6M1013裝活塞前

曲軸靜態回轉力矩，最大峰值≤10 N.m，曲軸軸向間隙0.10－0.30mm。

道依茨BF6M1013裝完活塞后

曲軸回轉力矩18－80N.m
