康明斯B3.3和QSB3.3發動機起動馬達電磁開關

目錄

初始檢查

 注意

起動馬達電磁開關不正確安裝可導致起動馬達出現超限運轉損壞。

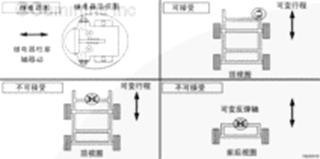

為確保車輛移動不會導致電磁開關啟用，柱塞軸必須與地面水平并與車輛行程垂直。

不要將外部電磁開關安裝到康明斯B3.3和QSB3.3發動機或任何可能會因?yàn)榈缆泛涂得魉笲3.3和QSB3.3發動機振動而產生共振的金屬物體上。

參考 OEM 維修手冊，了解正確的電磁開關檢查方法。

電阻檢查

 警告

為了防止觸電和人身傷害，確保起動馬達開關位于“OFF”（斷開）位置。

從電磁開關端子上拆下連接電磁開關和起動馬達電磁閥的電纜。

將數字萬用表（零件號為 3377161）的表筆或等同物與開關的兩個大端子連接。

將數字萬用表（零件號為 3377161）調至歐姆檔測量電阻。

將表筆與開關的兩個大端子連接。

當鑰匙開關處于“OFF”（斷開）位置時，萬用表電阻示值必須大于 100 千歐。

將鑰匙開關轉到 START（起動）位置。

萬用表示值必須小于 10 歐姆。如果不符合技術規范，應根據制造商的說明書更換起動馬達電磁開關。

電壓檢查

當起動馬達開關處于“START”（起動）位置，如果萬用表電阻示值大于 100 千歐：

將鑰匙開關轉到 OFF（斷開）位置。

將萬用表調至直流電壓檔。

將一支萬用表表筆連接到標有“ S ”的電磁開關端子上，另一支表筆接地。

將鑰匙開關轉到 START（起動）位置。

如果萬用表指示沒有電壓，表明該電磁開關不是問題的原因所在。如果起動馬達電磁開關不符合技術規范，根據制造商的說明書更換開關。

將鑰匙開關轉到 OFF（斷開）位置。

拆下萬用表表筆，將電磁開關連接到起動馬達電磁閥的導線上。
